ル・コルビュジェ

コルビュジェ熱がさめない内に、コルの描いた絵をご紹介します。
(10年程前、MOMA・ミュージアムショップで買った本から、版権は・・?)
Le Corbusier : Architect , Painter , Poet

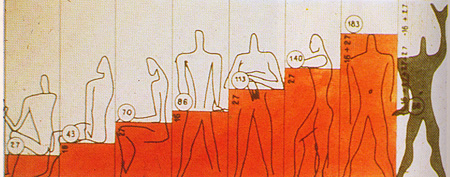

まずは、人体寸法から。
コルビュジェの寸法体系が、人体に拠るということが分ります。

ゆったりした姿勢で座った座の高さ: 27cm(くつろぎの姿勢)
膝が持ち上がらない状態(食事・事務等)で座る座の高さ: 43cm
上の状態で肘をつく時の高さ: 70cm
立った状態での作業台高さ: 86cm
・・・後は、絵を見ていただいて・・、順に 113cm、140cm、183cm(身長、高すぎ)
そして、最後にユニテにもあった、片手を伸ばした時の指先高さ:226cm
同じ姿勢を取った時の、自分の寸法(身長が違えば全てが違う)を測っておけば
寸法に対する感覚を磨くことができるでしょう。

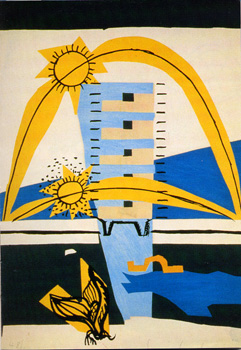

ユニテの姿と太陽の動き

断面図を見て分るように、各住戸のバルコニーは東と西に面しています。
太陽の軌跡・・・高い方が夏、低い方が冬。日本と緯度は変わらない・・?


あとオマケで、ユニテ屋上から見た、周辺の様子を。
夕闇が迫っていたこと、近くの山が雪を冠っていたこと、妙に高い集合住宅が建っていたこと、日本の景色とはまた違った街の景観だったこと・・・など。
